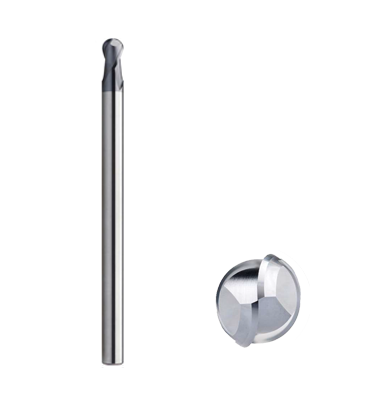

933 KÜRE EXTRA UZUN FREZE

Teknik Çizim

EDP No. / EDV-Nr. / CODE usine / Codice EDP	Dimension ( mm )						933*
= * + Ø data	D	R	l1	l2	L	d2(h6)	B0819
0100 100 03	1	0.5	3		100	3	•
0100 100 04	1	0.5	3		100	4	•
0150 100 03	1.5	0.75	3		100	3	•
0150 100 04	1.5	0.75	3		100	4	•
0200 100 03	2	1	4		100	3	•
0200 100 04	2	1	4		100	4	•
0250 100 03	2.5	1.25	4		100	3	•
0250 100 04	2.5	1.25	4		100	4	•
0300	3	1.5	5		100	3	•
0300 100 04	3	1.5	5		100	4	•
0300 100 06	3	1.5	5		100	6	•
0400	4	2	8		100	4	•
0400 100 06	4	2	8		100	6	•
0500	5	2.5	9		100	5	•
0500 100 06	5	2.5	9		100	6	•
0600 100	6	3	10		100	6	•
0600 150	6	3	10		150	6	•
0800 100	8	4	12		100	8	•
0800 150	8	4	12		150	8	•
1000 125	10	5	14		125	10	•
1000 150	10	5	14		150	10	•
1200 125	12	6	16		125	12	•
1200 150	12	6	16		150	12	•
1400 150	14	7	32		150	14	•
1400 200	14	7	32		200	14	•
1600 150	16	8	32		150	16	•
1600 200	16	8	32		200	16	•
1800 150	18	9	38		150	18	•
1800 200	18	9	38		200	18	•
2000 150	20	10	38		150	20	•
2000 200	20	10	38		200	20	•
