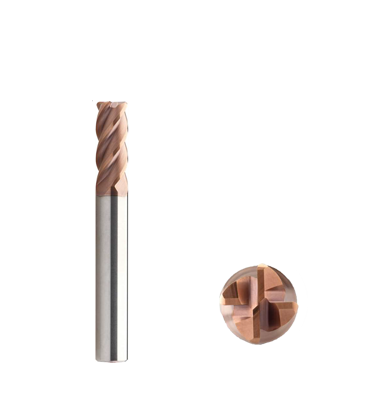

X05 STD KÖŞE R Lİ FREZE

Teknik Çizim

EDP No. / EDV-Nr. / CODE usine / Codice EDP	Dimension ( mm )						X05*
= * + Ø data	D	l1	l2	L	d2(h6)	R	H0808
0300 040 0300 030	3	9		40	3	0.3	•
0300 040 0300 050	3	9		40	3	0.5	•
0400 050 0400 030	4	12		50	4	0.3	•
0400 050 0400 050	4	12		50	4	0.5	•
0500 050 0500 050	5	15		50	5	0.5	•
0600 050 0600 050	6	18		50	6	0.5	•
0600 050 0600 100	6	18		50	6	1	•
0800 064 0800 050	8	20		64	8	0.5	•
0800 064 0800 100	8	20		64	8	1	•
1000 070 1000 050	10	22		70	10	0.5	•
1000 070 1000 100	10	22		70	10	1	•
1200 075 1200 050	12	25		75	12	0.5	•
1200 075 1200 100	12	25		75	12	1	•
