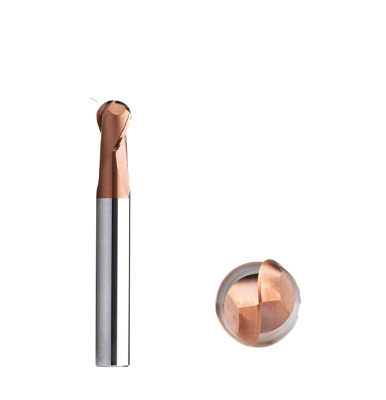

X06 STD KÜRE FREZE

Teknik Çizim

EDP No. / EDV-Nr. / CODE usine / Codice EDP	Dimension ( mm )						X06*
= * + Ø data	D	l1	l2	L	d2(h6)	R	H0808
0100 040 03	1	3		40	3	0.5	•
0150 040 03	1.5	3		40	3	0.75	•
0200 040 03	2	4		40	3	1	•
0250 040 03	2.5	4		40	3	1.25	•
0300 040 03	3	5		40	3	1.5	•
0400 050 04	4	8		50	4	2	•
0500 050 05	5	9		50	5	2.5	•
0600 060 06	6	10		60	6	3	•
0800 064 08	8	12		64	8	4	•
1000 070 10	10	14		70	10	5	•
1200 075 12	12	16		75	12	6	•
