Marka Adı
HPMT
Ürün Adı

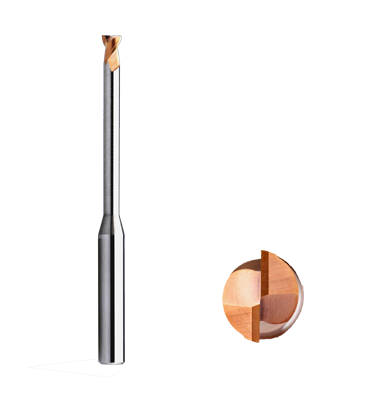

A56/A5D DÜZ DALMA BOYLU FREZELER 60HRC
Teknik Çizim
EDP No. / EDV-Nr. / CODE usine / Codice EDP
Dimension ( mm )
A56*/A5D*
= * + Ø data
D
l1
l2
L
d1
d2 ( h6 )
B0909
0050 050 0400 020
0.5
0.7
2
50
0.45
4
•
0050 050 0400 040
0.5
0.7
4
50
0.45
4
•
0050 050 0400 060
0.5
0.7
6
50
0.45
4
•
0050 050 0400 080
0.5
0.7
8
50
0.45
4
•
0060 050 0400 020
0.6
0.9
2
50
0.55
4
•
0060 050 0400 040
0.6
0.9
4
50
0.55
4
•
0060 050 0400 060
0.6
0.9
6
50
0.55
4
•
0060 050 0400 080
0.6
0.9
8
50
0.55
4
•
0060 050 0400 100
0.6
0.9
10
50
0.55
4
•
0080 050 0400 040
0.8
1.2
4
50
0.75
4
•
0080 050 0400 060
0.8
1.2
6
50
0.75
4
•
0080 050 0400 080
0.8
1.2
8
50
0.75
4
•
0080 050 0400 100
0.8
1.2
10
50
0.75
4
•
0080 050 0400 120
0.8
1.2
12
50
0.75
4
•
0100 050 0400 060
1
1.5
6
50
0.95
4
•
0100 050 0400 080
1
1.5
8
50
0.95
4
•
0100 050 0400 100
1
1.5
10
50
0.95
4
•
0100 050 0400 120
1
1.5
12
50
0.95
4
•
0100 050 0400 140
1
1.5
14
50
0.95
4
•
0100 050 0400 160
1
1.5
16
50
0.95
4
•
0120 050 0400 060
1.2
1.8
6
50
1.15
4
•
0120 050 0400 080
1.2
1.8
8
50
1.15
4
•
0120 050 0400 100
1.2
1.8
10
50
1.15
4
•
0120 050 0400 120
1.2
1.8
12
50
1.15
4
•
0140 050 0400 060
1.4
2.1
6
50
1.35
4
•
0140 050 0400 080
1.4
2.1
8
50
1.35
4
•
0140 050 0400 100
1.4
2.1
10
50
1.35
4
•
0140 050 0400 120
1.4
2.1
12
50
1.35
4
•
0140 050 0400 140
1.4
2.1
14
50
1.35
4
•
0140 050 0400 160
1.4
2.1
16
50
1.35
4
•
0150 050 0400 060
1.5
2.3
6
50
1.45
4
•
0150 050 0400 080
1.5
2.3
8
50
1.45
4
•
0150 050 0400 100
1.5
2.3
10
50
1.45
4
•
0150 050 0400 120
1.5
2.3
12
50
1.45
4
•
0150 050 0400 140
1.5
2.3
14
50
1.45
4
•
0150 050 0400 160
1.5
2.3
16
50
1.45
4
•
0150 060 0400 180
1.5
2.3
168
60
1.45
4
•
0150 060 0400 200
1.5
2.3
20
60
1.45
4
•
0160 050 0400 060
1.6
2.4
6
50
1.55
4
•
0160 050 0400 080
1.6
2.4
8
50
1.55
4
•
0160 050 0400 100
1.6
2.4
10
50
1.55
4
•
0160 050 0400 120
1.6
2.4
12
50
1.55
4
•
0160 050 0400 140
1.6
2.4
14
50
1.55
4
•
0160 050 0400 160
1.6
2.4
16
50
1.55
4
•
0160 060 0400 180
1.6
2.4
18
60
1.55
4
•
0160 060 0400 200
1.6
2.4
20
60
1.55
4
•
0180 050 0400 060
1.8
2.7
6
50
1.75
4
•
0180 050 0400 080
1.8
2.7
8
50
1.75
4
•
0180 050 0400 100
1.8
2.7
10
50
1.75
4
•
0180 050 0400 120
1.8
2.7
12
50
1.75
4
•
0180 050 0400 140
1.8
2.7
14
50
1.75
4
•
0180 050 0400 160
1.8
2.7
16
50
1.75
4
•
0180 060 0400 180
1.8
2.7
18
60
1.75
4
•
0180 060 0400 200
1.8
2.7
20
60
1.75
4
•
0200 050 0400 060
2
3
6
50
1.95
4
•
0200 050 0400 080
2
3
8
50
1.95
4
•
0200 050 0400 100
2
3
10
50
1.95
4
•
0200 050 0400 120
2
3
12
50
1.95
4
•
0200 050 0400 140
2
3
14
50
1.95
4
•
0200 050 0400 160
2
3
16
50
1.95
4
•
0200 060 0400 180
2
3
18
60
1.95
4
•
0200 060 0400 200
2
3
20
60
1.95
4
•
0200 075 0400 250
2
3
25
75
1.95
4
•
0200 075 0400 300
2
3
30
75
1.95
4
•
0250 050 0400 080
2.5
3.7
8
50
2.4
4
•
0250 050 0400 100
2.5
3.7
10
50
2.4
4
•
0250 050 0400 120
2.5
3.7
12
50
2.4
4
•
0250 050 0400 140
2.5
3.7
14
50
2.4
4
•
0250 050 0400 160
2.5
3.7
16
50
2.4
4
•
0250 060 0400 180
2.5
3.7
18
60
2.4
4
•
0250 060 0400 200
2.5
3.7
20
60
2.4
4
•
0250 075 0400 250
2.5
3.7
25
75
3.4
4
•
0250 075 0400 300
2.5
3.7
30
75
2.4
4
•
0300 050 0400 080
2.5
4.5
8
50
2.85
4
•
0300 050 0600 080
3
4.5
8
50
2.85
6
•
0300 050 0600 100
3
4.5
-
50
-
6
•
0300 050 0600 120
3
4.5
12
50
2.85
6
•
0300 050 0400 140
3
4.5
-
50
-
4
•
0300 050 0600 140
3
4.5
14
50
2.85
6
•
0300 060 0600
3
4.5
-
60
-
6
•
0300 060 0600 160
3
4.5
16
60
2.85
6
•
0300 060 0600 180
3
4.5
18
60
2.85
6
•
0300 060 0600 200
3
4.5
20
60
2.85
6
•
0300 075 0400
3
4.5
-
75
-
4
•
0300 075 0400 250
3
4.5
25
75
2.85
4
•
0300 075 0600 250
3
4.5
25
75
2.85
6
•
0400 060 0600
4
4.5
-
60
-
6
•
0400 060 0600 100
4
4.5
10
60
3.85
6
•
0400 060 0600 150
4
4.5
15
60
3.85
6
•
0400 060 0600 200
4
4.5
20
60
3.85
6
•
0400 075 0600
4
4.5
-
75
-
6
•
0400 075 0600 250
4
4.5
25
75
3.85
6
•
0400 075 0600 300
4
4.5
30
75
3.85
6
•
0400 075 0600 400
4
4.5
40
75
3.85
6
•
