Marka Adı
HPMT
Ürün Adı

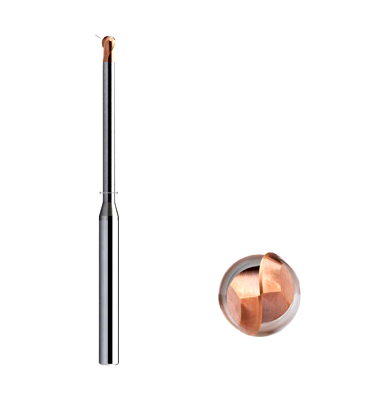

A76/A5S KÜRE DALMA BOYLU FREZE 60HRC
Teknik Çizim
EDP No. / EDV-Nr. / CODE usine / Codice EDP
Dimension ( mm )
A76*/A5S*
= * + Ø data
D
R
l1
l2
L
d2 ( h6 )
B0909
0020 050 0400
0.2
0.10
0.2
-
50
4
•
0020 050 0400 005
0.2
0.10
0.2
0.5
50
4
•
0020 050 0400 010
0.2
0.10
0.2
1.0
50
4
•
0020 050 0400 015
0.2
0.10
0.2
1.5
50
4
•
0030 050 0400
0.3
0.15
0.3
-
50
4
•
0030 050 0400 010
0.3
0.15
0.3
1.0
50
4
•
0030 050 0400 020
0.3
0.15
0.3
2.0
50
4
•
0030 050 0400 030
0.3
0.15
0.3
3.0
50
4
•
0040 050 0400
0.4
0.20
0.4
-
50
4
•
0040 050 0400 010
0.4
0.20
0.4
1.0
50
4
•
0040 050 0400 020
0.4
0.20
0.4
2.0
50
4
•
0040 050 0400 030
0.4
0.20
0.4
3.0
50
4
•
0040 050 0400 040
0.4
0.20
0.4
4.0
50
4
•
0040 050 0400 050
0.4
0.
20
0.4
5.0
50
4
•
0050 050 0400
0.5
0.
25
0.4
-
50
4
•
0050 050 0400 020
0.5
0.
25
0.4
2.0
50
4
•
0050 050 0400 030
0.5
0.
25
0.4
3.0
50
4
•
0050 050 0400 040
0.5
0.
25
0.4
4.0
50
4
•
0050 050 0400 050
0.5
0.
25
0.4
5.0
50
4
•
0050 050 0400 060
0.5
0.
25
0.4
6.0
50
4
•
0050 050 0400 080
0.5
0.25
0.4
8.0
50
4
•
0060 050 0400
0.6
0.30
0.5
-
50
4
•
0060 050 0400 020
0.6
0.30
0.5
2.0
50
4
•
0060 050 0400 030
0.6
0.30
0.5
3.0
50
4
•
0060 050 0400 040
0.6
0.30
0.5
4.0
50
4
•
0060 050 0400 050
0.6
0.30
0.5
5.0
50
4
•
0060 050 0400 060
0.6
0.30
0.5
6.0
50
4
•
0060 050 0400 080
0.6
0.30
0.5
8.0
50
4
•
0080 050 0400
0.8
0.40
0.6
-
50
4
•
0080 050 0400 020
0.8
0.40
0.6
2.0
50
4
•
0080 050 0400 040
0.8
0.40
0.6
4.0
50
4
•
0080 050 0400 050
0.8
0.40
0.6
5.0
50
4
•
0080 050 0400 060
0.8
0.40
0.6
6.0
50
4
•
0080 050 0400 070
0.8
0.40
0.6
7.0
50
4
•
0080 050 0400 080
0.8
0.40
0.6
8.0
50
4
•
0080 050 0400 100
0.8
0.40
0.6
10.0
50
4
•
0100 050 0400
1.0
0.50
0.8
-
50
4
•
0100 050 0400 030
1.0
0.50
0.8
3.0
50
4
•
0100 050 0400 040
1.0
0.50
0.8
4.0
50
4
•
0100 050 0400 050
1.0
0.50
0.8
5.0
50
4
•
0100 050 0400 060
1.0
0.50
0.8
6.0
50
4
•
0100 050 0400 070
1.0
0.50
0.8
7.0
50
4
•
0100 050 0400 080
1.0
0.50
0.8
8.0
50
4
•
0100 050 0400 090
1.0
0.50
0.8
9.0
50
4
•
0100 050 0400 100
1.0
0.50
0.8
10.0
50
4
•
0100 050 0400 120
1.0
0.50
0.8
12.0
50
4
•
0100 050 0400 140
1.0
0.50
0.8
14.0
50
4
•
0100 050 0400 160
1.0
0.50
0.8
16.0
50
4
•
0100 060 0400
1.0
0.50
0.8
-
60
4
•
0100 060 0400 200
1.0
0.50
0.8
20.0
60
4
•
0120 050 0400
1.2
0.60
1.0
-
50
4
•
0120 050 0400 060
1.2
0.60
1.0
6.0
50
4
•
0120 050 0400 080
1.2
0.60
1.0
8.0
50
4
•
0120 050 0400 100
1.2
0.60
1.0
10.0
50
4
•
0120 050 0400 120
1.2
0.60
1.0
12.0
50
4
•
0140 050 0400
1.4
0.70
1.1
-
50
4
•
0140 050 0400 080
1.4
0.70
1.1
8.0
50
4
•
0140 050 0400 120
1.4
0.70
1.1
12.0
50
4
•
0140 050 0400 160
1.4
0.70
1.1
16.0
50
4
•
0150 050 0400
1.5
0.75
1.2
-
50
4
•
0150 050 0400 080
1.5
0.75
1.2
8
50
4
•
0150 050 0400 120
1.5
0.75
1.2
12
50
4
•
0150 050 0400 160
1.5
0.75
1.2
16
50
4
•
0150 060 0400
1.5
0.75
1.2
-
60
4
•
0150 060 0400 180
1.5
0.75
1.2
18
60
4
•
0160 050 0400
1.6
0.80
1.3
-
50
4
•
0160 050 0400 080
1.6
0.80
1.3
8.0
50
4
•
0160 050 0400 120
1.6
0.80
1.3
12.0
50
4
•
0160 050 0400 160
1.6
0.80
1.3
16.0
50
4
•
0160 060 0400
1.6
0.80
1.3
-
60
4
•
0160 060 0400 200
1.6
0.80
1.3
20.0
60
4
•
0180 050 0400
1.8
0.90
1.4
-
50
4
•
0180 050 0400 080
1.8
0.90
1.4
8.0
50
4
•
0180 050 0400 120
1.8
0.90
1.4
12.0
50
4
•
0180 050 0400 160
1.8
0.90
1.4
16.0
50
4
•
0180 060 0400
1.8
0.90
1.4
-
60
4
•
0180 060 0400 200
1.8
0.90
1.4
20
60
4
•
0200 050 0400
2
1
1.6
-
50
4
•
0200 050 0400 040
2
1
1.6
4
50
4
•
0200 050 0400 060
2
1
1.6
6
50
4
•
0200 050 0400 080
2
1
1.6
8
50
4
•
0200 050 0400 100
2
1
1.6
10
50
4
•
0200 050 0400 120
2
1
1.6
12
50
4
•
0200 050 0400 140
2
1
1.6
14
50
4
•
0200 050 0400 160
2
1
1.6
16
50
4
•
0200 060 0400
2
1
1.6
-
60
4
•
0200 060 0400 180
2
1
1.6
18
60
4
•
0200 060 0400 200
2
1
1.6
20
60
4
•
0200 060 0400 220
2
1
1.6
22
60
4
•
0200 075 0400
2
1
1.6
-
75
4
•
0200 075 0400 250
2
1
1.6
25
75
4
•
0200 075 0400 300
2
1
1.6
30
75
4
•
0300 050 0600
3
1.5
2.4
-
50
6
•
0300 050 0600 080
3
1.5
2.4
8
50
6
•
0300 050 0600 100
3
1.5
2.4
10
50
6
•
0300 060 0600
3
1.5
2.4
-
60
6
•
0300 060 0600 160
3
1.5
2.4
16
60
6
•
0300 060 0600 200
3
1.5
2.4
20
60
6
•
0300 075 0600
3
1.5
2.4
-
75
6
•
0300 075 0600 250
3
1.5
2.4
25
75
6
•
0300 075 0600 300
3
1.5
2.4
30
75
6
•
0300 075 0600 350
3
1.5
2.4
35
75
6
•
0400 050 0600
4
2
3.2
-
50
6
•
0400 050 0600 100
4
2
3.2
10
50
6
•
0400 060 0600
4
2
3.2
-
60
6
•
0400 060 0600 160
4
2
3.2
16
60
6
•
0400 060 0600 200
4
2
3.2
20
60
6
•
0400 075 0600
4
2
3.2
-
75
6
•
0400 075 0600 250
4
2
3.2
25
75
6
•
0400 075 0600 300
4
2
3.2
30
75
6
•
0400 075 0600 350
4
2
3.2
35
75
6
•
0400 100 0600
4
2
3.2
-
100
6
•
0400 100 0600 400
4
2
3.2
40
100
6
•
0400 100 0600 450
4
2
3.2
45
100
6
•
0400 100 0600 500
4
2
3.2
50
100
6
•
