627

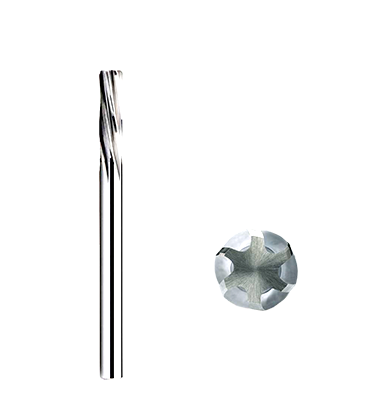

Teknik Çizim

EDP No. / EDV-Nr. / CODE usine / Codice EDP	Dimension ( mm )					627*
= * + Ø data	D (h7)	l1	l2	L	d2 ( h6 )	T ... n
0200	2	11	13	49	2	•
0210	2.1	11	13	49	2.1	•
0220	2.2	13	16.5	57	2.2	•
0230	2.3	13	16.5	57	2.3	•
0240	2.4	14	16.5	57	2.4	•
0250	2.5	14	16.5	57	2.5	•
0260	2.6	14	16.5	57	2.6	•
0270	2.7	15	16.5	61	2.7	•
0280	2.8	15	16.5	61	2.8	•
0290	2.9	15	16.5	61	2.9	•
0300	3	15	18	61	3	•
0310	3.1	15	18	61	3.1	•
0320	3.2	18	21.5	70	3.2	•
0330	3.3	18	21.5	70	3.3	•
0340	3.4	18	21.5	70	3.4	•
0350	3.5	18	21.5	70	3.5	•
0360	3.6	18	21.5	70	3.6	•
0370	3.7	19	23	72	3.7	•
0380	3.8	19	23	75	3.8	•
0390	3.9	19	23	75	3.9	•
0400	4	19	23	75	4	•
0410	4.1	19	23	75	4.1	•
0420	4.2	21	25.5	80	4.2	•
0430	4.3	21	25.5	80	4.3	•
0440	4.4	21	25.5	80	4.4	•
0450	4.5	21	25.5	80	4.5	•
0460	4.6	21	25.5	80	4.6	•
0470	4.7	23	28	86	4.7	•
0480	4.8	23	28	86	4.8	•
0490	4.9	23	28	86	4.9	•
0500	5	23	28	86	5	•
0510	5.1	23	28	86	5.1	•
0520	5.2	26	31.5	93	5.2	•
0530	5.3	26	31.5	93	5.3	•
0540	5.4	26	31.5	93	5.4	•
0550	5.5	26	31.5	93	5.5	•
0560	5.6	26	31.5	93	5.6	•
0570	5.7	26	31.5	93	5.7	•
0580	5.8	26	31.5	93	5.8	•
0590	5.9	26	31.5	93	5.9	•
0600	6	26	32	93	6	•
0610	6.1	26	32	93	6.1	•
0620	6.2	28	34.5	101	6.2	•
0630	6.3	28	34.5	101	6.3	•
0640	6.4	28	34.5	101	6.4	•
0650	6.5	28	34.5	101	6.5	•
0660	6.6	28	34.5	101	6.6	•
0670	6.7	31	38	109	6.7	•
0680	6.8	31	38	109	6.8	•
0690	6.9	31	38	109	6.9	•
0700	7	31	38	109	7	•
0710	7.1	31	38	109	7.1	•
0720	7.2	31	38	109	7.2	•
0730	7.3	31	38	109	7.3	•
0740	7.4	31	38	109	7.4	•
0750	7.5	31	38.5	109	7.5	•
0760	7.6	31	38.5	109	7.6	•
0770	7.7	33	41	117	7.7	•
0780	7.8	33	41	117	7.8	•
0790	7.9	33	41	117	7.9	•
0800	8	33	41	117	8	•
0810	8.1	33	41	117	8.1	•
0820	8.2	33	41	117	8.2	•
0830	8.3	33	41	117	8.3	•
0840	8.4	33	41	117	8.4	•
0850	8.5	33	41	117	8.5	•
0860	8.6	33	41	117	8.6	•
0870	8.7	36	45.5	125	8.7	•
0880	8.8	36	45.5	125	8.8	•
0890	8.9	36	45.5	125	8.9	•
0900	9	36	45.5	125	9	•
0910	9.1	36	45.5	125	9.1	•
0920	9.2	36	45.5	125	9.2	•
0930	9.3	36	45.5	125	9.3	•
0940	9.4	36	45.5	125	9.4	•
0950	9.5	36	45.5	125	9.5	•
0960	9.6	36	45.5	125	9.6	•
0970	9.7	38	48	133	9.7	•
0980	9.8	38	48	133	9.8	•
0990	9.9	38	48	133	9.9	•
1000	10	38	48	133	10	•
1050	10.5	38	48.5	133	10.5	•
1100	11	41	52	142	11	•
1150	11.5	41	52.5	142	11.5	•
1200	12	44	56	151	12	•
1300	13	44	57	151	13	•
1400	14	47	61	160	14	•
1500	15	50	65	160	15	•
1600	16	52	68	170	16	•
